电子皮带秤称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。在皮带秤上有一个称重传感器装在称重桥架上，工作时，将检测到皮带上的物料重量送入称重仪表，同时由测速传感器皮带输送机的速度信号也送入称重仪表，仪表将速度信号与称重信号进行积分处理，得到瞬时流量及累计量。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。

电子皮带秤主要技术参数：

单托辊皮带秤精度：+/-1%

杠杆多托辊皮带秤精度：+/-0.5%

悬浮式皮带秤精度：+/-0.125%~0.25%

皮带速度：0~6m/s

远传传输：1000m

皮带输送机倾角：0～30°

工作条件和安装条件：

环境温度：机械：-20℃～+50℃ 仪表：0℃～40℃

电源电压：220V（+10﹪、-15﹪） 50Hz±2﹪

相对湿度: 150%左右 [2]

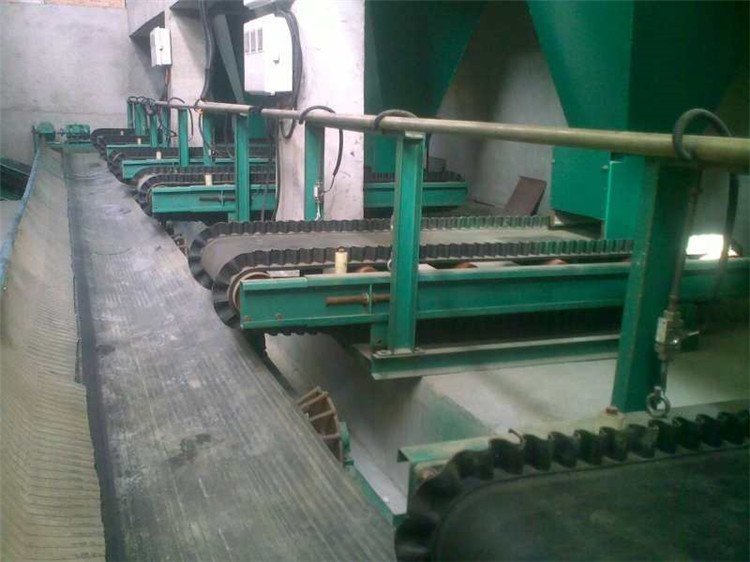

电子皮带秤承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式4种。双杠杆多托辊式和悬浮式秤架的电子皮带秤计量段较长，一般为2～8组托辊，计量准确度高，适用于流量较大、计量准确度要求高的地方。单托辊式和悬臂式秤架的电子皮带秤的皮带速度可由制造厂确定，适用于流量较小的地方或控制流量配料用的地方。

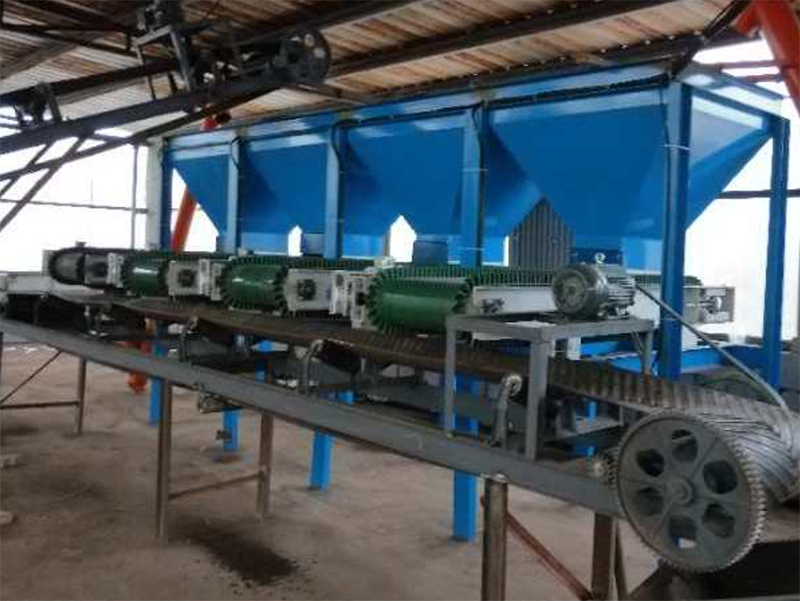

电子皮带秤

电子皮带秤，由钢制机械秤架，测速传感器，高精度测重传感器，电子皮带秤控制显示仪表等组成（图2），能对固体物料进行连续动态计量。

称重时，承重装置将皮带上物料的重力传递到称重传感器上，称重传感器即输出正比于物料重力的电压（mV）信号，经放大器放大后送模/数转换器变成数字量A，送到运算器；物料速度输入速度传感器后，速度传感器即输出脉冲数B，也送到运算器；运算器对A、B进行运算后，即得到这一测量周期的物料量。对每一测量周期进行累计，即可得到皮带上连续通过的物料总量。

称重显示器主要有数字显示和汉字显示两种，汉字显示为数字显示的升级产品。称重显示器有累计和瞬时流量显示，具有自动调零、半自动调零、自检故障、数字标定、流量控制、打印等功能。汉字显示除此之外还能显示速度。汉字显示在操作时有功能显示，能更好的帮助使用人员操作。

机械式皮带秤

由重力传递系统、滚轮、计数器和速度盘组成。速度盘转速正比于皮带速度。滚轮滚动的角速度正比于皮带上通过的物料量。滚轮在速度盘上滚动的位置由物料的重力大小来调整。当皮带上没有物料时，滚轮靠近速度盘中心，转速为零，计数器不累计；当皮带上有物料时，滚轮随着重力变大向周边移动，并带动计数器记下皮带上通过的物料总量。
